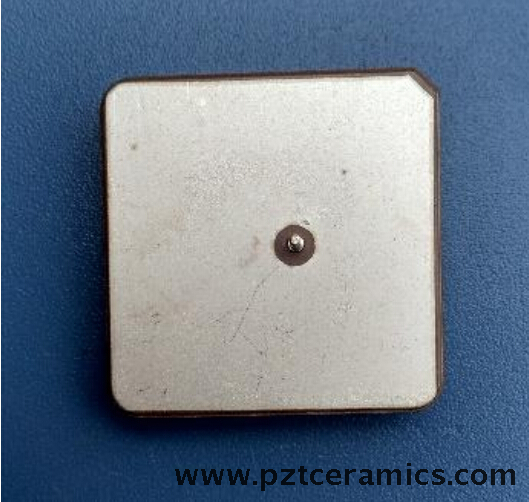

Especificaciones de la antena de cerámica GPS
Antena de cerámica pasiva GPS, que tiene las ventajas de pequeño tamañoy bajo consumo de energía, puede aceptar la señal de frecuencia GPSL 1 y usar en sistemas de navegación automotriz y equipos electrónicos portátiles.
1.Identificación de producto
Jude electronica | Antena de ceramica | Frecuencia central | Estructura | tamaño | Espesor |
JD | DA | 1575 | S | 25 | T4 |
2.Antenna Performance
Parámetros | Unidad | Especificaciones técnicas | ||||
Modelo de antena | / | JDFF1575S25T4 | JDFF1575S20T4 | JDFF1575S15T4 | ||
Dimensión | mm | 25 × 25 × 4 | 20 × 20 × 4 | 15 × 15 × 4 | ||
Espesor | mm | 9 | ||||
Frecuencia central | megahercio | 1575.42±2 | ||||
VSWR | / | ≤1.5 | ||||
-10dB ancho de banda | megahercio | > 10 | > 8 | > 5 | ||
Impedancia | Ohm | 50 | ||||
Ganar en Zenith | dBic | 5dBic basado en un plano de tierra de 50 × 50 mm | ||||
Relación axial | / | ≤3 | ||||
Polarización | / | Ola derecha polarizada elípticamente (R.H.C.P) | ||||
3. materiales
Número | Partes | Presupuesto |
1 | Antena | Ceramica De Microondas |
2 | Elemento de emisión | Electrodo de plata |
3 | Alfiler | PIN de cobre |
Condición 4.Measurement
Número | Parámetros | Especificaciones técnicas |
1 | Temperatura de trabajo | -20 ℃ ~ + 80 ℃ |
2 | Temperatura de almacenamiento | -25 ℃ ~ + 85 ℃ |
3 | Prueba de choque | Barrido sinusoidal 1g (0-p) |
10 ~ 50 ~ 10Hz cada eje | ||
4 | Voltaje DC | DC = 3.3 ± 0.3V |

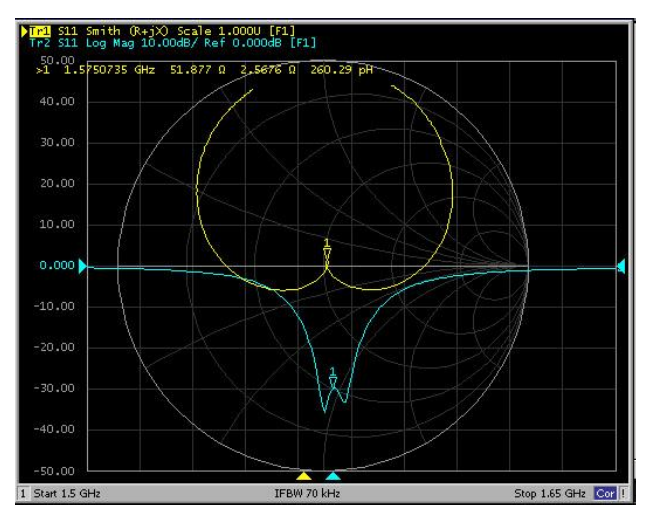

Patrón de radiación 5.Antenna

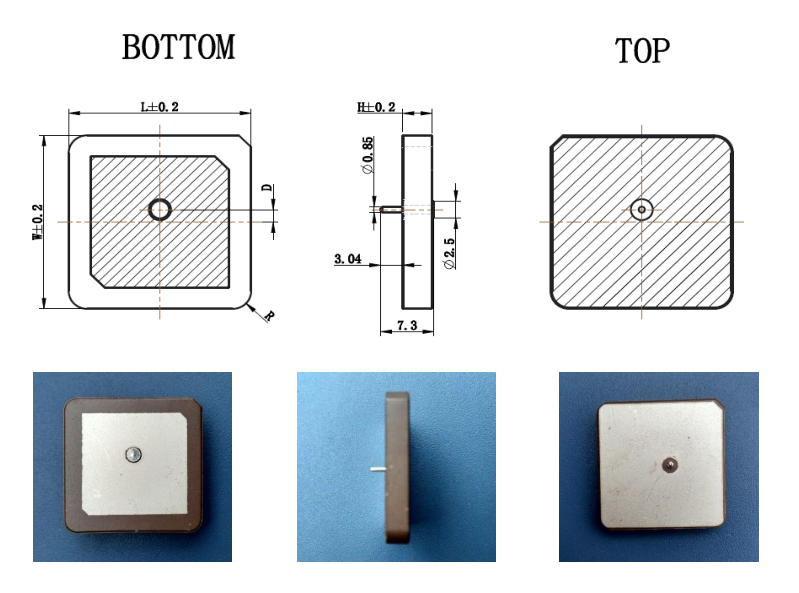

Tamaño 6.Antenna
Los tipos | L (mm) | W (mm) | H (mm) | D (mm) | R (mm) |
JDFF1575S25Y4 | 25.0 ± 0.2 | 25.0 ± 0.2 | 4.0 ± 0.1 | 1.8 | 3.0 |
JDFF1575S20Y4 | 20.0 ± 0.2 | 20.0 ± 0.2 | 4.0 ± 0.1 | 1.1 | 1.5 |
JDFF1575S15Y4 | 15.0 ± 0.2 | 15.0 ± 0.2 | 4.0 ± 0.1 | 0.6 | 1.5 |
Weifang Jude Electronic Co., Ltd es un fabricante deComponentes cerámicos piezoeléctricos., hemos estado comprometidos en esta industria por 20 años, tenemos nuestra propia fábrica, personal técnico experimentado, logramos la certificación ISO 9001.
Cooperamos con las universidades nacionales de primera clase, establecemos una sala de I + D de cerámica piezoeléctrica profesional, con todo este apoyo, podemos proporcionar la mejor calidad de producto y el mejor servicio.
Instituto de Investigación y Desarrollo:www.xjtcyjy.com
Proceso de dar un título:
Fábrica:
Envío:
La mayoría de nuestros productos se entregan al cliente por vía aérea a través de una compañía expresa, como DHL, UPS, TNT, EMS, etc.
Tiempo de transporte: una semana puede llegar la oficina del cliente después de enviar de nosotros.
Tenemos suficiente embalaje interno de espuma y embalaje de la piel.
Contáctenos:
Correo electrónico: sales@pztceramics.com
violet.shan@pztceramics.com
WhatsApp: +86 13165361320
Skype: Violet Shan
QQ: 1078686987
Tel / Fax: +86 0536 2221236
