Dispositivo piezoeléctrico de antena de cerámica GPS

Especificaciones de la antena de cerámica GPS

GPS es a través de la señal satelital para recibir posicionamiento satelital o navegación del terminal y recibir la señal debe usar elantena. Las señales del satélite GPS se dividen en L1 y L2, la frecuencia de 1575.42MHz y 1228MHz, respectivamente, donde L1 para la actualización de la señal civil, la señal es polarización circular, la intensidad de la señal de -166dB o algo así, es una señal relativamente débil. Estas características determinan la preparación de una antena dedicada para la recepción de señales GPS.

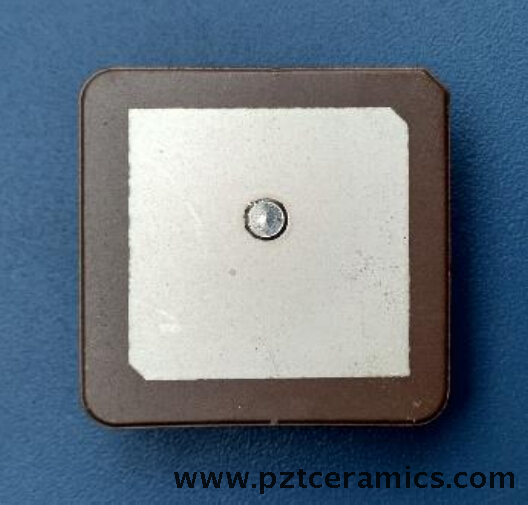

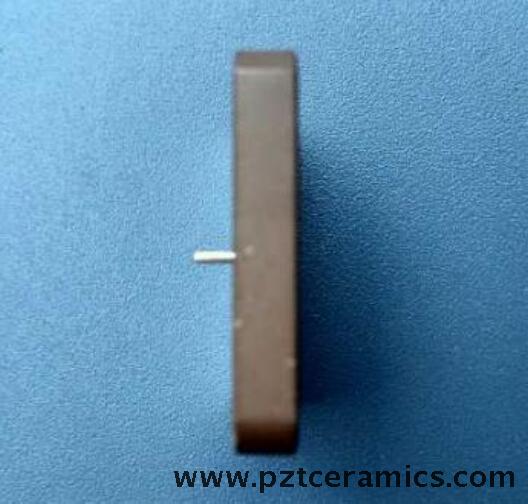

QQ 截图 20170814094643QQ 截图 20170814094615QQ 截图 20170814094630

1.Identificación de producto

Jude electronica

Antena de ceramica

Frecuencia central

Estructura

tamaño

Espesor

JD

DA

1575

S

25

T4

2.Antenna Performance

Parámetros

Unidad

Especificaciones técnicas

Modelo de antena

/

JDFF1575S25T4

JDFF1575S20T4

JDFF1575S15T4

Dimensión

mm

25 × 25 × 4

20 × 20 × 4

15 × 15 × 4

Espesor

mm

9

Frecuencia central

megahercio

1575.42±2

VSWR

/

≤1.5

-10dB ancho de banda

megahercio

> 10

> 8

> 5

Impedancia

Ohm

50

Ganar en Zenith

dBic

5dBic basado en un plano de tierra de 50 × 50 mm

Relación axial

/

≤3

Polarización

/

Ola derecha polarizada elípticamente (R.H.C.P)

3. materiales

Número

Partes

Presupuesto

1

Antena

Ceramica De Microondas

2

Elemento de emisión

Electrodo de plata

3

Alfiler

PIN de cobre

Condición 4.Measurement

Número

Parámetros

Especificaciones técnicas

1

Temperatura de trabajo

-20 ℃ ~ + 80 ℃

2

Temperatura de almacenamiento

-25 ℃ ~ + 85 ℃

3

Prueba de choque

Barrido sinusoidal 1g (0-p)

10 ~ 50 ~ 10Hz cada eje

4

Voltaje DC

DC = 3.3 ± 0.3V

Patrón de radiación 5.Antenna

antena 1.png

antena 2.png

Tamaño 6.Antenna

截图 20170814090546.png

Los tipos

L (mm)

W (mm)

H (mm)

D (mm)

R (mm)

JDFF1575S25Y4

25.0 ± 0.2

25.0 ± 0.2

4.0 ± 0.1

1.8

3.0

JDFF1575S20Y4

20.0 ± 0.2

20.0 ± 0.2

4.0 ± 0.1

1.1

1.5

JDFF1575S15Y4

15.0 ± 0.2

15.0 ± 0.2

4.0 ± 0.1

0.6

1.5
