El disco cerámico piezoeléctrico , comúnmente conocido como chip de timbre, es un elemento de sonido electrónico. Se coloca un material dieléctrico cerámico piezoeléctrico entre dos electrodos de cobre redondos. Cuando una señal de audio de CA está conectada a los dos electrodos, la placa piezoeléctrica vibrará de acuerdo con la magnitud y frecuencia de la señal para producir un sonido correspondiente. Las láminas de cerámica piezoeléctrica se usan ampliamente en electrodomésticos como juguetes, relojes electrónicos de pronunciación, instrumentos electrónicos, relojes electrónicos, temporizadores, etc. debido a su estructura simple y bajo costo.
Cuando se aplica un disco de cerámica piezoal con un voltaje de CC, produce deformaciones de flexión mecánica alternativas y repetidas, generando así ondas de sonido en el aire. Bajo la acción de la fuerza externa, la hoja de cerámica piezoeléctrica genera ondas eléctricas, que se convierten en señales eléctricas.
Alta sensibilidad, bajo consumo de energía, buena confiabilidad, buena estabilidad, resistencia alta y baja en la temperatura, vida larga, espesor delgado, liviano, pequeño tamaño, resistencia a alta presión, etc.
Zumbador
Receptor
Alarma de la batería
Sensor de esfigmomanómetro electrónico

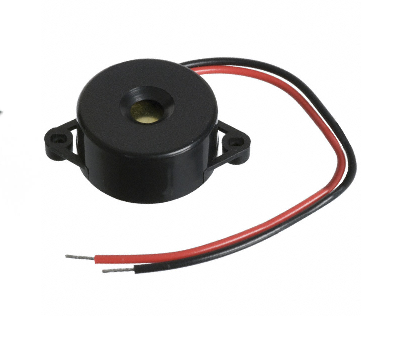

Un timbre piezoeléctrico es un cuerpo que suena que utiliza cerámica piezoeléctrica como transductor electroacústico. El núcleo de este tipo de dispositivo es un transductor hecho de una oblea de cerámica piezoeléctrica pegada en una hoja de metal, es decir, una hoja de timbre piezoeléctrica. Las características de un timbre piezoeléctrico sin ruido de radiofrecuencia y bajo consumo de energía lo hacen muy apreciado y desarrollado muy rápidamente.
El timbre piezoeléctrico se compone principalmente de un multivibrador, un timbre piezoeléctrico, una combinadora de impedancia, una caja de resonancia y una carcasa. El multivibrador está compuesto por transistores o circuitos integrados. Cuando la potencia se enciende (voltaje de trabajo de 1,5 ~ 15v CC), el multivibrador comienza a vibrar y genera señales de audio de 1.5 ~ 2.5kHz, y el combate de impedancia impulsa el timbre piezoeléctrico al sonido.
El proceso de preparación del timbre piezoeléctrico incluye principalmente lotes, molienda de bolas, granulación por pulverización, moldeo, sinterización y postprocesamiento. Entre ellos, el proceso de moldeo es un proceso muy importante en el proceso de preparación. No solo afecta el tamaño y la forma del tubo, sino que también afecta la uniformidad de la microestructura del cuerpo moldeado y la uniformidad de la distribución de fase de acuerdo con los diferentes métodos de moldeo, y luego afecta el proceso de sinterización y afecta directamente la calidad del producto.
Por lo tanto, el método de prensado en seco se usa generalmente. En términos de sinterización, el uso de disparos medianos y de baja temperatura es un proceso diseñado para preparar productos de timbre de cerámica piezoeléctrica PZT de alta calidad bajo los principios de seguridad y confiabilidad, atención a la protección del medio ambiente, una consideración razonable de la mecanización, el nivel de equipos de automatización y la economía.
Modo de transmisión: si no se puede proporcionar la señal de frecuencia para que funcione el timbre, considere usar el circuito de accionamiento incorporado y aplique el voltaje de CC. También hay diferentes señales de sonido como tono recto, tono rápido y tono lento. (Hay dos métodos: la oscilación autoexcitada es una forma de generar ondas de sonido utilizando la oscilación en el punto de resonancia; la oscilación de otra excitada es una forma de generar ondas de sonido a una frecuencia lejos del punto de resonancia).
Tamaño: el tamaño afectará la frecuencia, el tamaño pequeño tendrá una frecuencia más alta.
Voltaje: calculado por V OP, impulsado por una onda cuadrada, cuanto mayor sea el voltaje, mayor será el volumen.
Pitch: los timbres piezoeléctricos tienen muchas especificaciones, y a menudo es difícil encontrar exactamente las mismas especificaciones. Puede elegir el mismo lanzamiento y frecuencia cercana para la prueba.
(1) Debido a que no hay parte de contacto móvil, tiene una larga vida y una alta confiabilidad. Se puede usar continuamente durante más de 10,000 horas. Es un dispositivo semipermanente.
(2) No se genera ruido de arco o radiofrecuencia, y no hay interferencia a otras líneas.
(3) no causará una gran vibración debido a la solidez.
(4) Está controlado por el circuito electrónico, por lo que puede emitir una variedad de sonidos agradables, sonidos analógicos y sonidos intermitentes. El tono es puro y no se cubre fácilmente por el ruido.
(5) Con la excitación de voltaje, el consumo de corriente es pequeño, generalmente por debajo de 20 mA, no más de 100 mA.
(6) Volumen pequeño y grande, el volumen puede alcanzar 70 decibelios/20 cm, y el grosor del componente es de solo 1 mm o menos.
(7) amplio rango de temperatura de funcionamiento.
(8) Es fácil de instalar, y no hay bobina electromagnética y bobina en movimiento, por lo que no hay necesidad de preocuparse por el deterioro del aislamiento, y no hay posibilidad de fuga.
Los timbres piezoeléctricos en realidad tienen tres formas comerciales, a saber, el complejo de timbre piezoeléctrico, un cuerpo de sonido piezoeléctrico y un timbre piezoeléctrico, para satisfacer las diferentes necesidades en el mercado. Independientemente de la forma, su uso es inseparable de los tres tipos de alarma, juicio y notificación.
El timbre piezoeléctrico para alarma se usa para fuego, densidad de humo, fuga de aire, antirrobo y alarma de automóvil. El timbre piezoeléctrico para la notificación se utiliza como notificación en máquinas de caza de pescado, instrumentos, equipos médicos, máquinas expendedoras, lavadoras, estufas eléctricas, etc., y es más ventajoso que las indicaciones de luz. Además, el timbre piezoeléctrico con sonido analógico y sonido compuesto también se puede usar en juguetes, videojuegos, etc.
