Una placa de cerámica piezoal es un tipo de transductor que convierte la energía mecánica en energía eléctrica, o viceversa, basado en el efecto piezoeléctrico. Aquí hay una descripción general de su definición, estructura y principio de trabajo:
Definición:

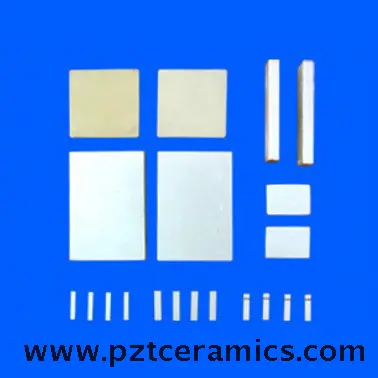

Una placa de cerámica piezoal es un componente delgado y plano hecho de un material cerámico piezoeléctrico. Está diseñado para generar una carga eléctrica cuando se somete a estrés o deformación mecánica, y por el contrario, para deformarse cuando se aplica un campo eléctrico.
Estructura:
La estructura básica de una placa de cerámica piezos consiste generalmente en los siguientes componentes:
Material piezoeléctrico: este es el corazón de la placa y generalmente es un material cerámico como el titanato de circonato de plomo (PZT). Este material exhibe el efecto piezoeléctrico, lo que significa que puede generar una carga eléctrica en respuesta al estrés mecánico o la deformación.
Los electrodos: las capas de metal delgadas, generalmente hechas de plata o níquel, se depositan en ambos lados del material piezoeléctrico. Estos electrodos sirven para recolectar y distribuir la carga eléctrica generada por el efecto piezoeléctrico.
Cableado: las conexiones eléctricas están unidas a los electrodos, lo que permite la transferencia de carga eléctrica hacia y desde el material piezoeléctrico.
Principio de trabajo:
El principio de funcionamiento de una placa de cerámica piezoal se basa en el efecto piezoeléctrico, que ocurre en ciertos materiales cristalinos, incluida la cerámica piezoeléctrica utilizada en la placa. El efecto piezoeléctrico se puede entender de dos maneras:
Efecto piezoeléctrico directo: cuando se aplica estrés o presión mecánica a la placa de cerámica piezoal, hace que la red cristalina del material piezoeléctrico se deforma ligeramente. Esta deformación conduce a un desplazamiento de cargas positivas y negativas dentro del material, lo que resulta en la generación de una carga eléctrica a través de los electrodos.
Efecto piezoeléctrico inverso: por el contrario, cuando se aplica un campo eléctrico a través de los electrodos de la placa de cerámica piezoal, induce una deformación o tensión en el material piezoeléctrico. Esta deformación hace que la placa se expanda o se contraiga, dependiendo de la polaridad del campo eléctrico.
En aplicaciones prácticas, las placas de cerámica piezográfica se utilizan para varios fines:
Sensación: se pueden usar como sensores para medir cantidades mecánicas como fuerza, presión, aceleración o vibración.
Actuación: pueden actuar como actuadores para producir movimiento mecánico controlado o desplazamiento en respuesta a un campo eléctrico aplicado.
Cosecha de energía: pueden capturar energía mecánica de vibraciones o movimientos en el medio ambiente y convertirla en energía eléctrica para alimentar pequeños dispositivos electrónicos.
En general, las placas de cerámica piezoal son componentes esenciales en muchas aplicaciones tecnológicas debido a su capacidad para convertir entre energía mecánica y eléctrica de manera eficiente y confiable.
Una placa de cerámica piezoal es un tipo de transductor que convierte la energía mecánica (como la presión o la vibración) en energía eléctrica, o viceversa. Consiste en un material piezoeléctrico intercalado entre dos electrodos. Cuando se aplica estrés mecánico a la placa, genera una carga eléctrica a través de los electrodos, conocido como efecto piezoeléctrico. Por el contrario, cuando se aplica un campo eléctrico a través de los electrodos, la placa se deforma, creando movimiento mecánico.
Estas placas se utilizan en varias aplicaciones debido a sus propiedades únicas. Aquí hay algunos aspectos clave de su concepto e importancia:
Detección y actuación: las placas de cerámica piezográfica se usan ampliamente para aplicaciones de detección, como en acelerómetros para medir la aceleración o la vibración. También se utilizan en los sistemas de actuación, donde pueden producir un movimiento mecánico preciso cuando se aplica un campo eléctrico, haciéndolos valiosos en dispositivos como impresoras de inyección de tinta, limpiadores ultrasónicos y sistemas de posicionamiento de precisión.
Alta precisión: una de las ventajas significativas de las placas de cerámica piezoal es su capacidad para proporcionar alta precisión y tiempos de respuesta rápidos. Esto los hace ideales para aplicaciones que requieren un control o medición precisos, como en instrumentos científicos, sistemas de nanoposición y dispositivos médicos.
Compactas y livianas: las placas de cerámica piezográfica son típicamente compactos y livianos en comparación con los sistemas electromecánicos tradicionales, lo que las hace adecuadas para la integración en dispositivos y sistemas a pequeña escala donde el espacio y el peso son restricciones.
Bajo consumo de energía: a menudo tienen características de bajo consumo de energía, lo que las convierte en soluciones de eficiencia energética para diversas aplicaciones, incluidos dispositivos portátiles, sistemas que funcionan con baterías y dispositivos de recolección de energía.
Rango operativo amplio: las placas de cerámica piezográfica pueden operar en una amplia gama de frecuencias, temperaturas y condiciones ambientales, mejorando su versatilidad e idoneidad para diversas aplicaciones en todas las industrias que van desde aeroespaciales y automotriz hasta la salud y la electrónica de los consumidores.
Confiabilidad y durabilidad: debido a su construcción de estado sólido y su falta de piezas móviles, las placas de cerámica piezoética tienden a ser altamente confiables y duraderas, con largas vidas operativas. Esto los hace adecuados para entornos y aplicaciones exigentes donde la confiabilidad es crítica.
En resumen, las placas de cerámica piezográfica juegan un papel crucial en numerosos avances tecnológicos, permitiendo una detección precisa, actuación y control en una amplia gama de aplicaciones al tiempo que ofrece ventajas como alta precisión, compacto, bajo consumo y confiabilidad.
