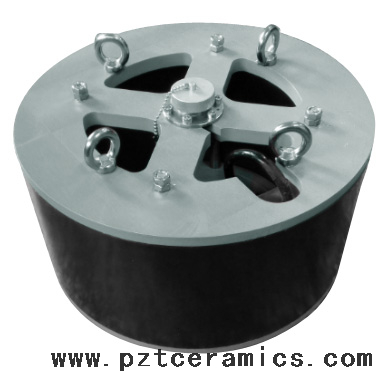

Transductor acústico ultrasónico
Tipo C-2800transductor de anillo
lostransductor acústico ultrasónico es operado por el efecto piezoeléctrico de una cerámica piezoeléctrica de cristal o el efecto magnetoestrictivo de una aleación de hierro-níquel. Utilizamos efectos electroestrictivos y efectos piezoeléctricos para producir y recibir ultrasonidos.Cuando el sonar emite ondas ultrasónicas, la tensión de oscilación ultrasónica se aplica a ambos extremos de la hoja de cristal. Por lo tanto, el grosor del cristal cambiará con el voltaje de oscilación ultrasónica, lo que resultará en una vibración ultrasónica. El cristal vibra para promover la radiación generada por el agua circundante.
La tabla de parámetros de rendimiento 1:
Estructura de soporte: | similar a la estructura de respaldo de aire |
Banda de frecuencia de trabajo: | 1kHz ～ 8kHz |
Frecuencia de resonancia: | 2.8kHz |
| Horizontal beam: | omnidireccional |
Respuesta de transmisión del punto de resonancia: | 139dB re 1μPa / V a 1m |
Potencia máxima de entrada: | 2000W (ciclo de trabajo del 10%) |
Profundidad de trabajo: | 400m |
Peso en el aire: | 20kg |
Temperatura de trabajo: | -5 ℃ ～ + 70 ℃ |
Temperatura de almacenamiento: | -40 ℃ ～ + 80 ℃ |
La tabla de parámetros de rendimiento 2:
Estructura de soporte: | estructura de desbordamiento |
Banda de frecuencia de trabajo: | 1.5kHz ～ 5kHz |
Frecuencia de resonancia: | 2.2kHz |
| Horizontal beam: | omnidireccional |
Respuesta de transmisión del punto de resonancia: | 146dB re 1μPa / V a 1m |
Potencia máxima de entrada: | 2000W (ciclo de trabajo del 10%) |
Profundidad de trabajo: | ilimitado |
Peso en el aire: | 20kg |
Temperatura de trabajo: | -5 ℃ ～ + 70 ℃ |
Temperatura de almacenamiento: | -40 ℃ ～ + 80 ℃ |
Solicitud: El transductor acústico ultrasónico se utiliza para el transductor de sonar submarino y la detección marina.
Weifang Jude Electronic Co., Ltd es un fabricante deComponentes cerámicos piezoeléctricos., hemos estado comprometidos en esta industria por 20 años, tenemos nuestra propia fábrica, personal técnico experimentado, logramos la certificación ISO 9001.
Cooperamos con las universidades nacionales de primera clase, establecemos una sala de I + D de cerámica piezoeléctrica profesional, con todo este apoyo, podemos proporcionar la mejor calidad de producto y el mejor servicio.
Instituto de investigación y desarrollo:www.xjtcyjy.com
Proceso de dar un título:

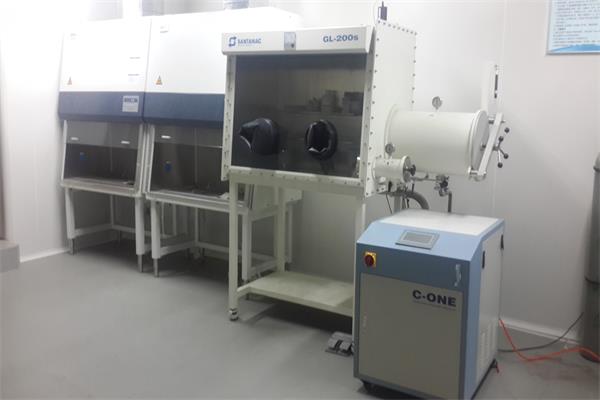

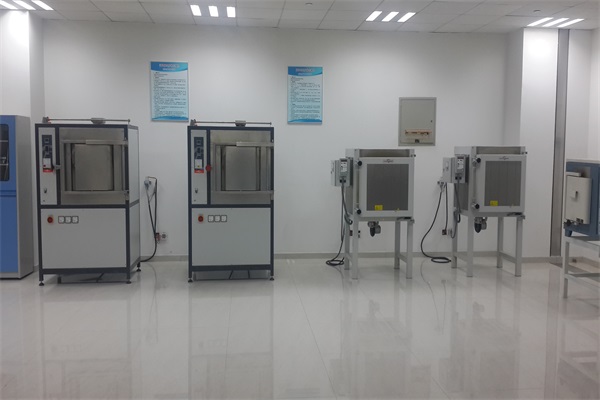

Fábrica:
Envío:
La mayoría de nuestros productos se entregan al cliente por vía aérea a través de una compañía expresa, como DHL, UPS, TNT, EMS, etc.
Tiempo de transporte: una semana puede llegar la oficina del cliente después de enviar de nosotros.
Tenemos suficiente embalaje interno de espuma y embalaje de la piel.
Contáctenos:
Correo: sales@pztceramics.com
violet.shan@pztceramics.com
Tel / Fax: + 86-0536-2221236
Sitio web:www.pztceramics.com
