Transductor ultrasónico impermeable de tipo C-11k
Los transductores subacuáticos de China son la mayoría de los transmisores de una sola frecuencia, pero pueden contener múltiples transmisores y receptores para diferentes frecuencias. Cuando el sonar emite ondas ultrasónicas, el voltaje de oscilación ultrasónica se aplica a ambos extremos de la lámina de cristal. Entonces, el grosor del cristal cambiará con el voltaje de oscilación ultrasónica, lo que resulta en vibración ultrasónica. El cristal vibra para promover la radiación generada por el agua circundante.
1) Clasificación de chips piezoeléctrico: serie P4 de chips negro y serie P8 de chip amarillo;
2) Clasificación de frecuencia: serie de baja frecuencia (17-23kHz), series de frecuencia intermedia (25-28 kHz), series de mediana y alta frecuencia (33-60kHz) y series de alta frecuencia (68-200KHz);
3) Clasificación de potencia: serie 30W (incluyendo 35W), series 50W (incluyendo 60W), series de 100W (incluidos 80W) y otro poder no convencional;
4) Clasificación de forma: columna recta y tipo de bocina
El parámetro de rendimiento Tabla 1:
Banda de frecuencia de funcionamiento: | 8kHz ~ 20kHz |
Frecuencia resonante: | 11 kHz |
Viga horizontal: | omnidireccional |
Viga vertical: | 45 grados (-3db) |
Potencia de entrada máxima: | 800W |
Nivel de fuente de sonido: | 195dB (11kHz) |
Trabajando en profundidad: | 500m |

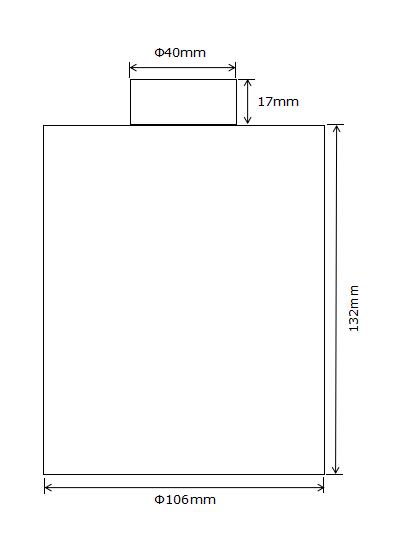

Diámetro máximo: | 106m |
Altura: | 150 mm |
Peso en el aire: | 4.5 kg |
Temperatura de trabajo: | -5 ℃ ~ +70 ℃ |
Temperatura de almacenamiento: | -40 ℃ ~ +80 ℃ |

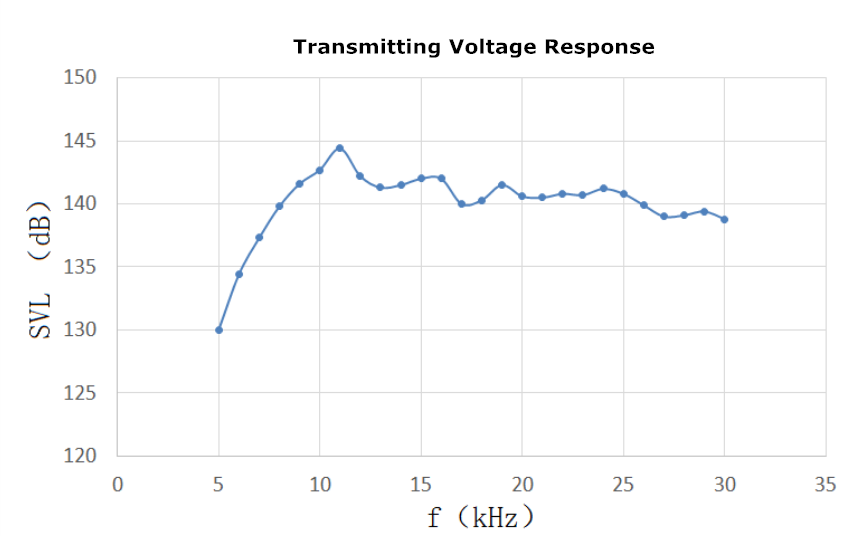

Curva de respuesta de voltaje de transmisión
Tabla de respuesta de voltaje de transmisión
Frecuencia (Khz) | Transmisión de respuesta de voltaje (db) |
5 | 130 |
6 | 134.4 |
7 | 137.3 |
8 | 139.8 |
9 | 141.6 |
10 | 142.7 |
11 | 144.4 |
12 | 142.2 |
13 | 141.3 |
14 | 141.5 |
15 | 142 |
16 | 142 |
17 | 140 |
18 | 140.3 |
19 | 141.5 |
20 | 140.6 |
21 | 140.5 |
22 | 140.8 |
23 | 140.7 |
24 | 141.2 |
25 | 140.8 |
26 | 139.9 |
27 | 139 |
28 | 139.1 |
29 | 139.4 |
30 | 138.8 |

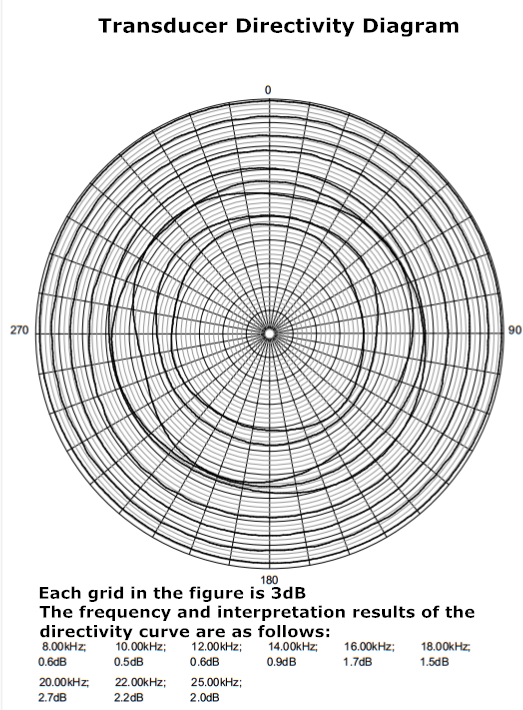

Directividad horizontal

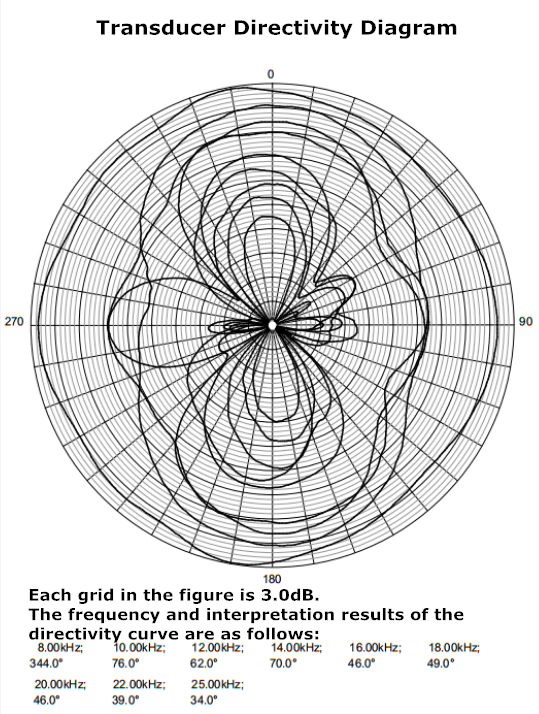

Directividad vertical
Aplicación: el transductor acústico ultrasónico se usa para la detección marina y el transductor submarino.
Weifang Jude Electronic Co., Ltd es un fabricante de componentes de cerámica piezoeléctrica , hemos estado involucrados en esta industria durante 20 años, tenemos nuestra propia fábrica y personal técnico experimentado, logramos la certificación ISO 9001.
Cooperamos con las universidades nacionales de primera clase, establecemos una sala de I + D de cerámica piezoeléctrica profesional, con todo este soporte, podemos proporcionar la mejor calidad del producto y el mejor servicio.
Instituto de Investigación y Desarrollo: www.xjtcyjy.com
Proceso de dar un título:
Fábrica:
Envío:
La mayoría de nuestros productos Entrega al cliente por aire a través de Express Company, como DHL, UPS, TNT , EMS , etc.
Tiempo de transporte : una semana puede llegar a la oficina del cliente después de enviarnos a nosotros tenemos .
suficiente empaque interno de espuma y embalaje de piel .
Contáctenos:
Correo: sales@pztceramics.com
Tel/fax:+86-0536-2221236
Sitio web: www.pztceramics.com
