Transductor de matriz de arco Material compuesto piezoeléctrico para transductor submarino
El transductor de matriz de arco adopta un componente sensible a la matriz de arco compuesto, y el componente sensible a la matriz de arco está hecho de material piezoeléctrico tipo 1-3 a través de un proceso de moldeo especial para formar una matriz de superficie curva, y se ajusta el radio del molde de formación del componente sensible de la matriz de arco, se puede ajustar la curvatura del componente sensible arcial. El componente sensible a la matriz de arco se rompe a través del cuello de botella del material compuesto piezoeléctrico de tipo 1-3 actual que es difícil de formar una matriz de superficie curva. Tiene buena uniformidad y se puede formar en un área grande, y tiene un alto acoplamiento electromecánico y un gran ancho de banda de 1-3 material compuesto piezoeléctrico, para lograr una señal acústica de emisión de haz de ancho ancho de alta frecuencia.
Marca de marca: | Yacuana |
Modelo no: | Matriz plana de material compuesto piezoeléctrico |
MOQ: | Negociable |
Pago: | T/T, L/C |
Tiempo de entrega de pedidos : | Dentro de los 30 días hábiles |
Transporte: | Por aire a través de Express Company, como DHL, TNT, UPS, EMS |

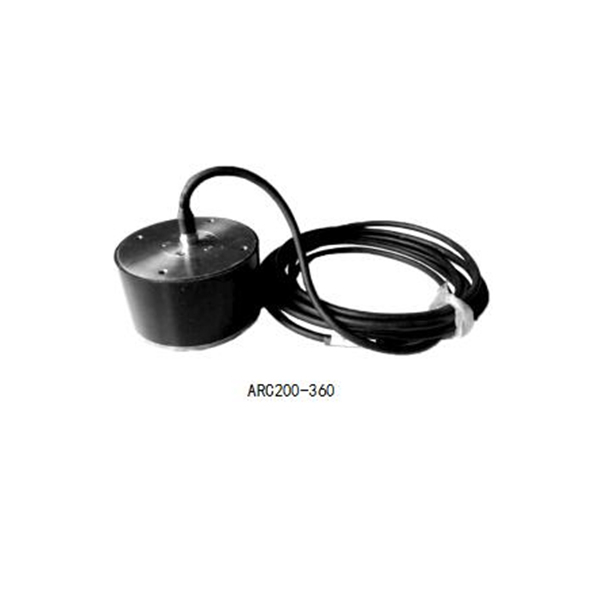

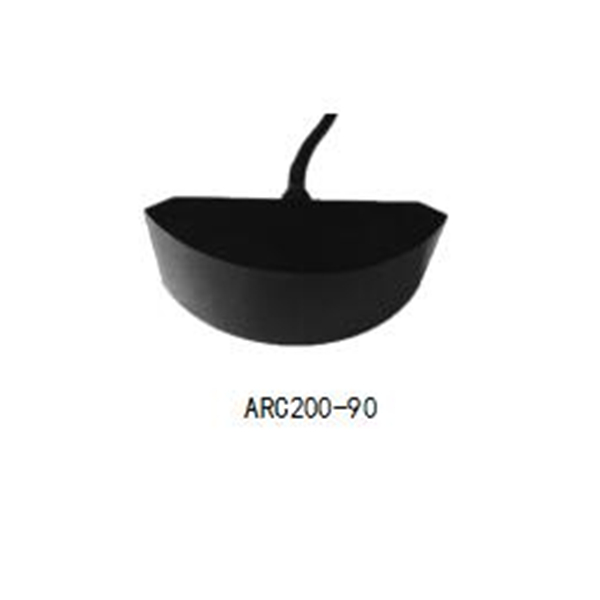

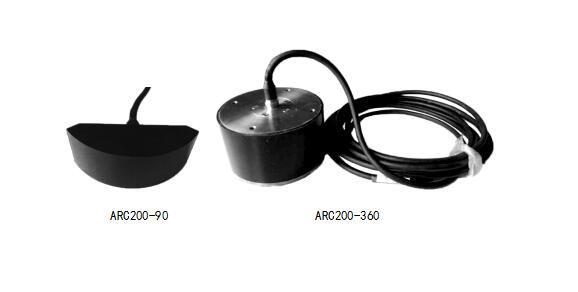

Índice técnico | ARC200-90 | ARC200-360 |
Frecuencia resonante | 200 kHz | 190 kHz |
Respuesta de voltaje de emisión máxima | 163.3db | 162.8db |
Respuesta de voltaje de recepción máxima | -172.5db | -182.4db |
-3dbworking ancho de banda | 25 kHz （12% ancho de banda central） | 25 kHz （12%ancho de banda central） |
-6db directividad horizontal | 93 ° | 360 ° |
-6db directividad vertical | 18 ° | 18 ° |
Tamaño | Φ137 × 46 mm （Radian 100 °） | Φ137 × 80 mm |
Dirección de la aplicación :
Sonar de imagen de alta frecuencia, batímetro de haz de ángulo ancho de banda ancha de banda ancha, fuente de sonido de haz de alta frecuencia, etc.
*Todos los productos se pueden personalizar de acuerdo con los requisitos del cliente.
Weifang Jude Electronic Co., Ltd es un fabricante de componentes de cerámica piezoeléctrica , hemos estado involucrados en esta industria durante 20 años, tenemos nuestra propia fábrica y personal técnico experimentado, logramos la certificación ISO 9001.
Cooperamos con las universidades nacionales de primera clase, establecemos una sala de I + D de cerámica piezoeléctrica profesional, con todo este soporte, podemos proporcionar la mejor calidad del producto y el mejor servicio.
Instituto de Investigación y Desarrollo: www.xjtcyjy.com
Proceso de dar un título:
Fábrica:
Envío:
La mayoría de nuestros productos Entrega al cliente por aire a través de Express Company, como DHL, UPS, TNT , EMS , etc.
Tiempo de transporte : una semana puede llegar a la oficina del cliente después de enviarnos a nosotros tenemos .
suficiente empaque interno de espuma y embalaje de piel .
Contáctenos:
Correo electrónico: sales@pztceramics.com
Whatsapp: +86 13165361320
Tel/fax: +86-0536-2221236
Sitio web: www.pztceramics.com
