El transductor o el sensor es un dispositivo que convierte varias cantidades no eléctricas en otra cantidad física (generalmente electricidad) que es conveniente para el procesamiento y la transmisión de acuerdo con ciertas reglas.

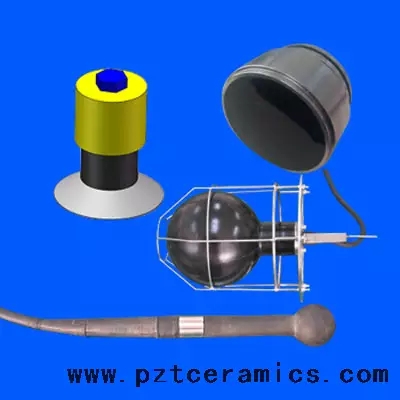

Transductor de sonido ultrasónico
Composición: generalmente incluye componentes sensibles, componentes de conversión y circuitos de medición, y a veces requiere una fuente de alimentación auxiliar.
1) Componentes sensibles: no todas las no electricidad pueden convertirse directamente en electricidad, y a veces debe convertirse en otra no electricidad que es fácil de convertir en electricidad y luego convertirse en electricidad. El dispositivo que completa la pretransformación también se llama preconverter, como varios componentes elásticos.
2) Elemento de conversión: un dispositivo que convierte directamente la no electricidad detectada en electricidad, como cristales piezoeléctricos, termopares, etc. Los elementos de detección y conmutación a veces se pueden combinar en uno.
3) Circuito de acondicionamiento y conversión de la señal: amplifique y convierta la salida de señal eléctrica por el elemento de conversión en una señal que es fácil de procesar, mostrar y registrar. Circuitos de puente de uso común, circuitos de entrada de alta impedancia y circuitos de oscilador
4) Fuente de alimentación auxiliar: proporcionar energía para el sensor. Los sensores que requieren una fuente de alimentación externa son sensores pasivos, como sensores resistivos, inductivos y capacitivos; Aquellos que no requieren una fuente de alimentación externa son sensores activos, como sensores piezoeléctricos y termopares.
Un transductor piezoeléctrico es un sensor que convierte la presión mecánica o la tensión en una señal eléctrica. Utiliza el efecto piezoeléctrico, el fenómeno en el que ciertos materiales cristalinos se polarizan cuando se someten a presión mecánica o estrés, lo que resulta en un cambio en la carga o el voltaje. Los sensores piezoeléctricos generalmente consisten en materiales piezoeléctricos, electrodos y estructuras de soporte.
Los materiales piezoeléctricos suelen ser cristales piezoeléctricos, como cuarzo, titanato de circonato de plomo, etc. Estos materiales tienen estructuras de cristal especiales y propiedades de polarización. Cuando se somete a presión o estrés externos, la distribución de cargas positivas y negativas dentro del cristal cambiará, lo que resultará en cambios de carga o voltaje.
Los electrodos de un transductor piezoeléctrico se utilizan para recolectar y dirigir un cambio de carga o voltaje. Típicamente, los electrodos se colocan a cada lado del material piezoeléctrico, y cuando el material piezoeléctrico está sujeto a presión o estrés, los electrodos detectan un cambio en la carga o el voltaje.
La estructura de soporte se utiliza para soportar y proteger el material piezoeléctrico y los electrodos. Por lo general, está hecho de un material mecánico con suficiente rigidez y resistencia a la presión para garantizar que el material piezoeléctrico funcione correctamente cuando esté sujeto a presión o estrés.
Los transductores piezoeléctricos tienen las ventajas de alta sensibilidad, amplio rango de medición, respuesta rápida y bajo consumo de energía. Se usan ampliamente en campos como automatización industrial, instrumentación, equipo médico, ingeniería automotriz y aeroespacial. Los transductores piezoeléctricos comunes incluyen transductores de presión, transductores de fuerza, sensores de aceleración y sensores de microforcio a presión.
1. Alta sensibilidad: el sensor piezoeléctrico tiene alta sensibilidad y puede sentir con precisión pequeños cambios de presión.
2. Amplio rango de trabajo: los sensores piezoeléctricos pueden funcionar en una amplia gama de presiones, desde unos pocos pascales hasta varios megapascales.
3. Respuesta rápida: la velocidad de respuesta del sensor piezoeléctrico es muy rápida, lo que puede detectar el cambio de presión en tiempo real.
4. Alta resolución: debido a su alta sensibilidad, los sensores piezoeléctricos pueden proporcionar mediciones de presión de alta resolución.
5. No hay necesidad de energía: los sensores piezoeléctricos son sensores pasivos que no requieren suministro de energía externo y pueden convertir directamente la presión en señales eléctricas.
Automatización industrial: se pueden usar sensores piezoeléctricos para medir y controlar los cambios de presión en los equipos industriales, como el monitoreo de presión en tuberías líquidas, control de carga en equipos mecánicos, etc.

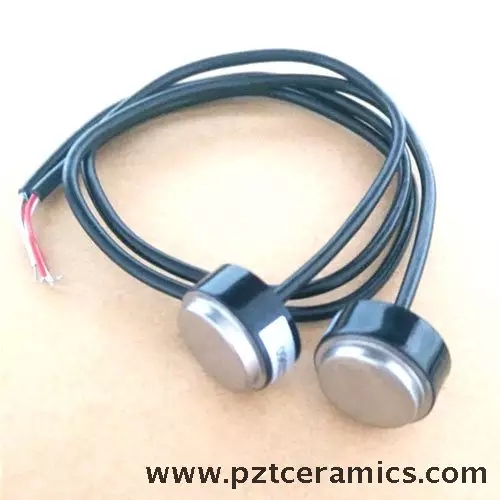

Sensor de medidor de flujo de gas
Campo médico: se pueden usar sensores piezoeléctricos para medir los cambios de presión en los equipos médicos, como el monitoreo de la presión arterial, la detección de presión de las vías respiratorias en ventiladores, etc.
Industria de automóviles: se pueden utilizar sensores piezoeléctricos para medir los cambios de presión en los motores de automóviles, como el monitoreo de presión en los sistemas de combustible, la detección de presión de los neumáticos, etc.

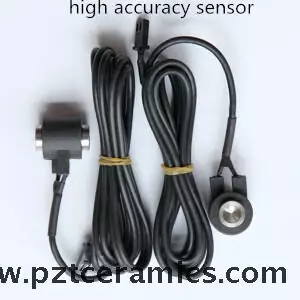

Sensor de máquina de equilibrio de ruedas
Monitoreo ambiental: se pueden usar sensores piezoeléctricos para medir los cambios en los parámetros ambientales, como la presión atmosférica, la presión del agua y la presión del suelo, y para monitorear la meteorología, la hidrología y otros campos.
Weifang Jude Electronic Co. Ltd es un fabricante y proveedor de cerámica piezoeléctrica de alta calidad para una multitud de funciones eléctricas. Como proveedor de material piezoeléctrico , proporcionamos componentes pizoeléctricos , sensores de cerámica pizoeléctrica , ultrasónica piezo y otros productos piezo.

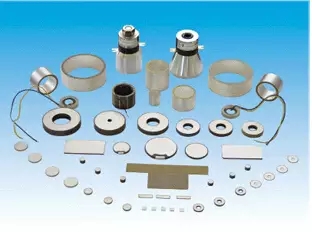

Weifang Jude Electronic Co. Ltd
